As bombas de engrenagens hidráulicas convertem a potência mecânica rotacional em potência do fluido hidráulico. Compreender a eficiência volumétrica, o atrito de cisalhamento do fluido, o amortecimento de ruído e a manutenção preventiva garantem o desempenho da bomba a longo prazo em máquinas móveis.

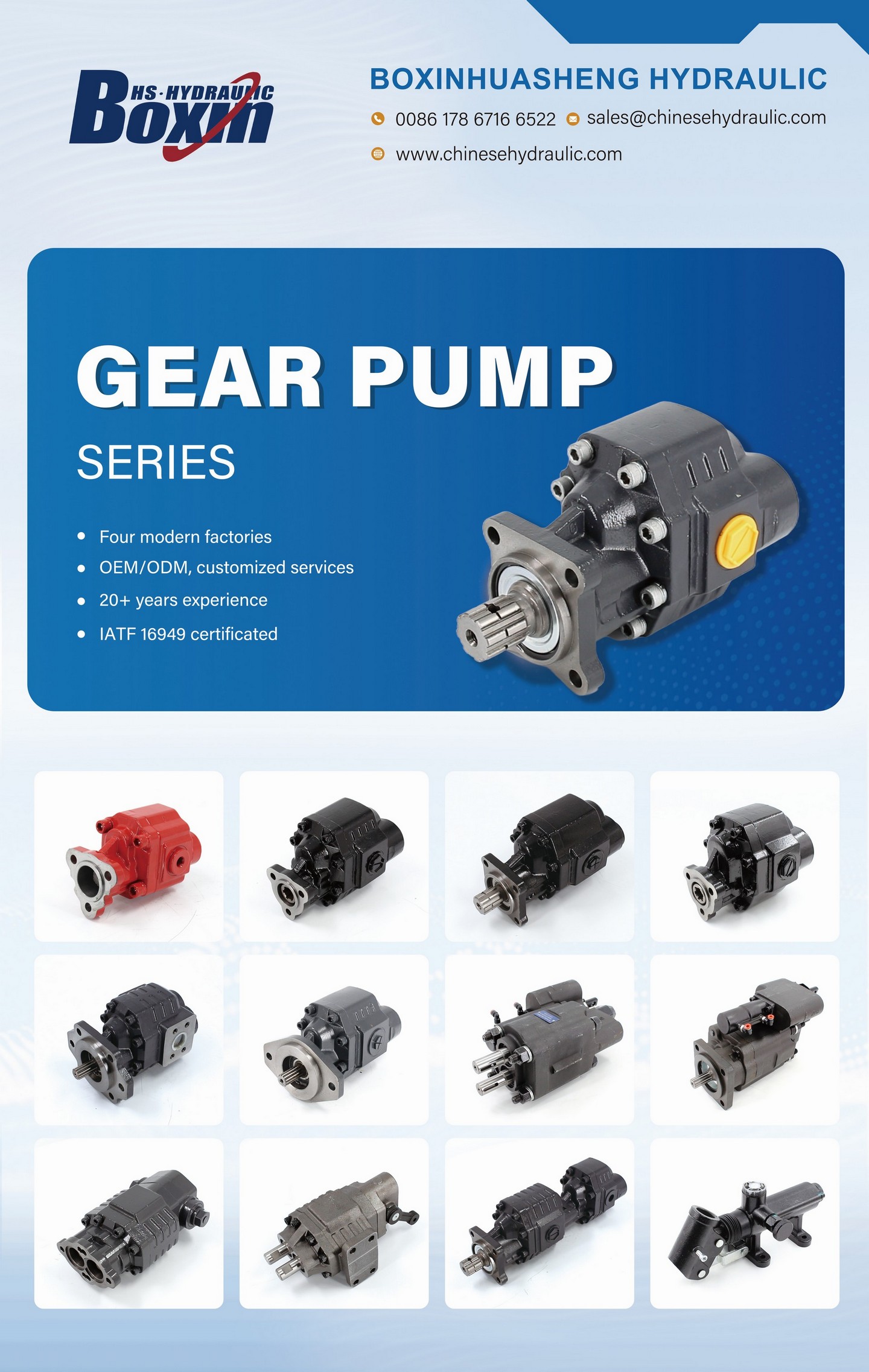

Figura 1: Bombas de engrenagens externas de alta pressão e bombas de pistão axial fabricadas pela Boxinhuasheng Hydraulic Technology.
1. Mecânica das Bombas de Engrenagens Externas
As bombas de engrenagens externas usam duas engrenagens engrenadas (uma engrenagem motriz conectada ao eixo de entrada e uma engrenagem acionada) fechadas dentro de uma carcaça de ferro fundido ou alumínio de tolerância estreita. À medida que as engrenagens giram, o fluido entra na bolsa de sucção, fica preso entre os dentes da engrenagem e o furo da carcaça e é transportado ao redor do perímetro externo até a câmara de saída de alta pressão. As engrenagens giram, criando uma expansão de volume na entrada para puxar o fluido para dentro e uma contração de volume na saída para empurrar o fluido para fora.
2. Eficiência Volumétrica, Mecânica e Total
A eficiência global de uma bomba de engrenagens é o produto das suas eficiências volumétrica e mecânica:
- Eficiência Volumétrica (η_v): Avalia vazamento de bypass interno (deslizamento) da saída de alta pressão de volta para a entrada de baixa pressão. Calculado como:
η_v = Q_real / Q_teóricoO deslizamento aumenta com a pressão operacional e a temperatura do fluido. As bombas de engrenagens de alta qualidade mantêm uma eficiência volumétrica de 88% a 94% usando placas de impulso laterais carregadas de pressão. - Eficiência Mecânica (η_m): Mede perdas de energia devido ao atrito mecânico em rolamentos, engrenagens e cisalhamento de óleo. A eficiência volumétrica e a eficiência mecânica devem ser equilibradas; folgas mais estreitas melhoram a eficiência volumétrica, mas aumentam o atrito e reduzem a eficiência mecânica.
Figura 2: Fresagem de engrenagens CNC de precisão e testes volumétricos automatizados para bombas hidráulicas na fábrica de Boxinhuasheng.
3. Amortecimento de ruído e controle de cavitação
As bombas de engrenagem podem gerar ruído devido à retenção de pressão no ponto de engrenamento da engrenagem, cavitação de fluido e vibração estrutural. Os projetos modernos incorporam ranhuras de alívio radiais e axiais nas placas de impulso para liberar o fluido retido antes que ele sofra picos de compressão. Para evitar cavitação, as velocidades do fluido na linha de entrada devem ser mantidas abaixo de 1,2 m/s e a viscosidade do óleo deve permanecer entre 15 e 100 cSt sob temperaturas de trabalho.
4. Força de fabricação da bomba de engrenagens Boxinhuasheng
Na Boxinhuasheng, a produção de bombas de engrenagem utiliza os padrões automotivos IATF 16949 e mais de 25 anos de engenharia de precisão. Nosso campus de 68.000 m² em Qingzhou, China, está equipado com mais de 260 ativos avançados de usinagem CNC, permitindo retificação interna de engrenagens, tratamento térmico de carburação e brunimento de diamante.100% das bombas de engrenagens passam por testes de simulação de carga de trabalho dinâmica, verificando a vazão, a eficiência volumétrica e a retenção de pressão antes de enviar para OEMs em mais de 80 países.
