As válvulas de controle direcional (DCVs) são os principais mecanismos de roteamento de fluidos em máquinas móveis operando até 31,5 MPa (315 bar). Selecionar a arquitetura correta da válvula – seja monobloco ou seccional – e combinar a pressão do sistema, a configuração do circuito, a taxa de vazão e o modo de atuação é vital para garantir o desempenho máximo da máquina, a segurança do operador e a eficiência energética.

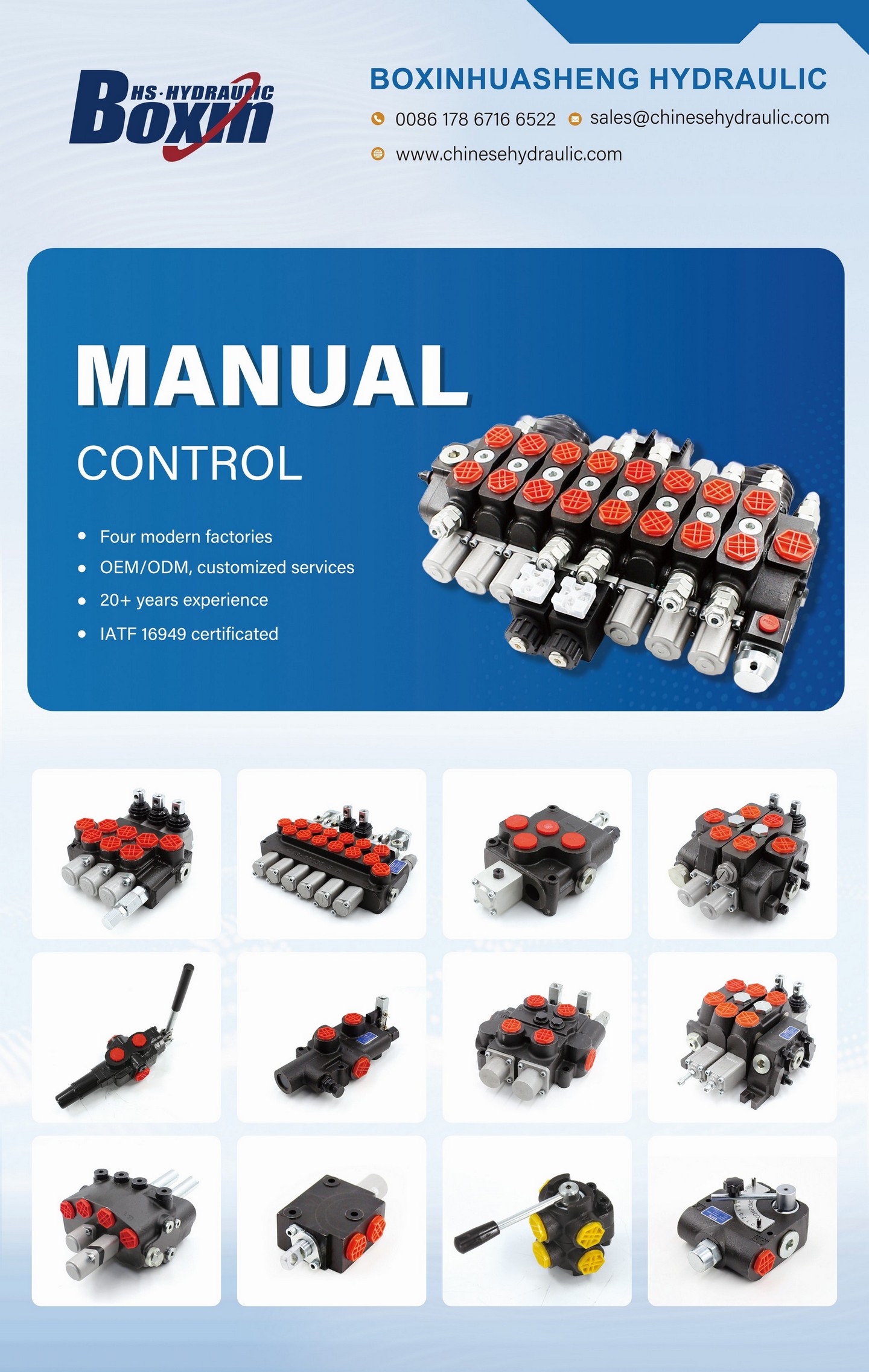

Figura 1: Válvulas de controle direcional hidráulico monobloco e seccional Boxinhuasheng para seleção de equipamentos OEM.
1. Compreendendo as configurações de centro aberto versus centro fechado
Os sistemas hidráulicos móveis utilizam layouts de circuito de centro aberto ou de centro fechado, o que determina o tipo de válvula de controle direcional necessária:
- Sistemas de Centro Aberto (Bombas de Deslocamento Fixo): Quando todos os carretéis estão em ponto morto, o fluido flui livremente da galeria de entrada da bomba de volta para o tanque de óleo hidráulico sob pressão mínima de espera (normalmente 0,2 a 0,5 MPa). Esta configuração é muito popular em tratores agrícolas, veículos utilitários municipais e plataformas elevatórias leves devido à sua simplicidade mecânica, confiabilidade e economia. No entanto, os sistemas de centro aberto geram calor de espera constante se o fluxo da bomba for alto.
- Sistemas de Centro Fechado (Bombas de Deslocamento Variável): Na posição neutra, o fluxo da bomba é bloqueado na entrada do carretel da válvula. A pressão do sistema sobe para um limite de pressão de espera, sinalizando à bomba variável para passar para o modo de espera de fluxo zero. Esta configuração é padrão em escavadeiras pesadas, estabilizadores de guindastes, máquinas de mineração e sistemas de detecção de carga onde a conservação de energia é fundamental.
2. Sistemas de controle proporcional com detecção dinâmica de carga (LS)
Equipamentos móveis modernos exigem controle simultâneo de múltiplos atuadores operando sob cargas variadas. As válvulas padrão sofrem com interações de fluxo (o atuador com menor carga recebe maior fluxo).Válvulas proporcionais Load-Sensing (LS)supere isso detectando a pressão de carga mais alta e enviando um sinal de feedback ao compensador da bomba, ajustando a saída da bomba para atender aos requisitos exatos de vazão, além de uma margem de pressão diferencial constante (ΔP de 1,5 a 2,0 MPa). Os compensadores pós-carretel (também conhecidos como sistemas de compartilhamento de fluxo ou LUDV) garantem que, se o limite de fluxo da bomba for atingido, todos os atuadores desaceleram proporcionalmente, em vez de interromper a função altamente carregada.
| Parâmetros Técnicos | Série Monobloco P40 | Série Monobloco P80 | Série Seccional Z50/Z80 |
|---|---|---|---|
| Taxa de fluxo nominal | 40 L/min (11 GPM) | 80 L/min (21 GPM) | 50/80 L/min |
| Pressão operacional máxima | 25MPa (250bar) | 25MPa (250bar) | 31,5 MPa (315 bar) |
| Folga para brunimento do furo | 0,006 - 0,010 mm | 0,008 - 0,012 mm | 0,006 - 0,009 milímetros |
| Fundição de Habitação | Ferro dúctil QT500-7 | Ferro dúctil QT500-7 | QT500-7 / Fundido de alta resistência |
3. Dimensionamento de classificações de vazão e coeficientes de queda de pressão
A seleção de uma válvula subdimensionada causa altas velocidades do fluido, levando a quedas excessivas de pressão (ΔP), superaquecimento local do óleo, degradação por cisalhamento do fluido e desperdício de combustível. Por outro lado, uma válvula superdimensionada aumenta o custo, o peso e reduz o controle fino da dosagem. Os arquitetos do sistema devem calcular a queda de pressão no carretel usando a equação padrão do fluxo do orifício:
Q = C_d × A × √ (2 × ΔP / ρ)
OndePé a taxa de fluxo,Cdé o coeficiente de descarga,UMé a área do orifício de abertura,ΔPé a queda de pressão eρé a densidade do óleo. Manter as velocidades específicas do carretel abaixo de 5 a 6 m/s em vazões nominais ajuda a manter a estabilidade térmica.
Figura 2: Usinagem CNC de precisão e brunimento de diamante para corpos de válvulas de controle direcional na fábrica de Boxinhuasheng.
4. Configurações de spool e modos de atuação
Dependendo do tipo de atuador (cilindros de ação simples versus cilindros de dupla ação), os carretéis são categorizados em:
- Tipo A (dupla ação): Direciona o fluxo para a Porta A e Porta B de forma independente. Utilizado para acionamento de motores hidráulicos e cilindros de dupla ação.
- Tipo D (ação única): Direciona o fluxo para a Porta A, enquanto a Porta B está bloqueada. Usado para caminhões basculantes e elevadores de simples ação.
- Carretel flutuante (4 posições): Conecta a Porta A e a Porta B ao tanque, permitindo que as lâminas do arado ou carregadeiras andem livremente em terrenos irregulares.
Os modos de atuação variam desde simples alavancas manuais e controles de cabo de joystick de eixo duplo até câmaras de mudança pneumáticas, cilindros piloto hidráulicos e solenóides eletro-hidráulicos proporcionais (EHP) de 12V/24V com controle de modulação por largura de pulso (PWM).
5. Controle de qualidade interno e força de fabricação de Boxinhuasheng
Na Boxinhuasheng Hydraulic Technology Co., Ltd., combinamos mais de 25 anos de engenharia de energia fluida com ferramentas de fabricação avançadas. Em nosso campus de 68.000 m² em Qingzhou, China, operamos mais de 260 máquinas CNC de alta precisão e centros verticais de brunimento de diamante. As tolerâncias do carretel ao furo são controladas estritamente dentro de 2 mícrons. Cada válvula direcional passa por 100% de testes de simulação de carga de trabalho, verificação das configurações da válvula de alívio e verificações de vazamento interno em mais de 30 bancadas de testes automatizadas sob os padrões de qualidade automotiva IATF 16949.
