Escolher entre válvulas de controle direcional monobloco e válvulas modulares seccionais é uma das decisões mais críticas para arquitetos de equipamentos móveis. Este guia técnico avalia a integridade estrutural, a dinâmica dos fluidos, a flexibilidade modular e a economia do custo por barra do OEM.
Figura 1: Conjunto modular de válvulas de controle direcional seccional com solenóides piloto eletroproporcionais e alavancas manuais.
1. Construção de Habitações e Integridade Mecânica
A principal diferença entre válvulas monobloco e seccionais reside na sua construção física:
- Válvulas Monobloco: Todo o corpo da válvula é fundido como um único bloco sólido de ferro dúctil QT500-7 de alta resistência. As galerias internas são usinadas em uma única configuração. Este projeto elimina todas as juntas da seção intermediária e caminhos de tensão do tirante, garantindo zero vazamento externo mesmo sob picos de alta pressão. É altamente resistente a abusos físicos e ambientes operacionais difíceis.
- Válvulas Seccionais: Construído como uma pilha modular composta por uma tampa de entrada, seções de trabalho individuais (1 a 12 segmentos) e uma tampa de saída, unidas por tirantes de alta resistência. As vedações (O-rings) entre as seções vedam as galerias de transição. Embora altamente flexíveis, eles são suscetíveis a torções na instalação, estiramento do tirante sob picos de pressão e vazamentos nas juntas entre seções se os torques dos parafusos de montagem não forem mantidos.
2. Queda de pressão dinâmica e eficiência de fluxo
As válvulas monobloco apresentam galerias de fundição internas curtas e diretas, minimizando o atrito do fluido e produzindo menores quedas de pressão (ΔP). As válvulas seccionais têm transições em cada limite de junta, criando turbulência localizada e quedas de pressão ligeiramente maiores em altas velocidades de fluxo. Em aplicações que exigem ciclos de trabalho elevados e fluxo constante (por exemplo, guinchos marítimos, maquinaria contínua), o design monobloco proporciona maior eficiência térmica e reduz o consumo de combustível.
| Critério de Engenharia | Válvulas Monobloco (P40, P80) | Válvulas seccionais (Z50, Z80) |
|---|---|---|
| Risco de vazamento | Zero vazamentos externos (sem faces de junta) | Moderado (requer O-rings entre seções) |
| Flexibilidade Modular | Fixo (1 a 7 carretéis, não é possível expandir) | Alto (pode adicionar ou substituir seções) |
| Válvulas Auxiliares | Limitado (válvulas principais de alívio e retenção) | Rico (alívio de porta, anticavitação, LS) |
| Custo por carretel OEM | Altamente econômico (alto volume padrão) | Superior (montagem e testes complexos) |

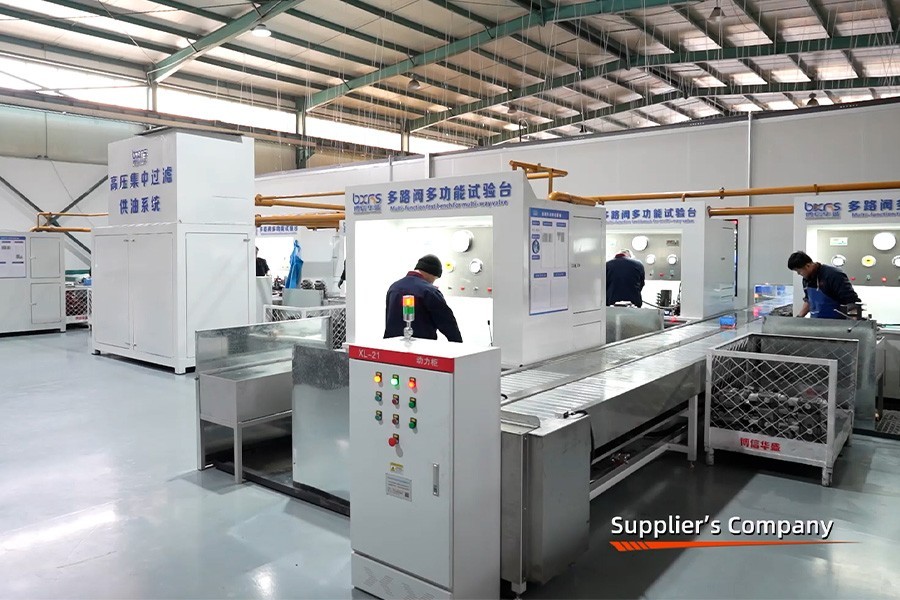

Figura 2: Linha de montagem de válvulas seccionais operando sob procedimentos de qualidade IATF 16949 nas instalações de 68.000 m² da Boxinhuasheng.
3. Correspondência de aplicativos: selecionando a arquitetura certa
A seleção do tipo correto depende da complexidade operacional do equipamento:
- Quando selecionar monobloco: Máquinas padronizadas, econômicas e de alto volume, com tarefas hidráulicas simples. Os exemplos incluem tratores agrícolas, caminhões basculantes, carregadeiras agrícolas e rachadores de madeira simples.
- Quando selecionar seccional: Máquinas pesadas complexas que exigem correspondência de funções personalizadas por carretel, limites de pressão independentes, compartilhamento de fluxo com detecção de carga e galerias pós-compensadas. Os exemplos incluem guindastes montados em caminhões, empacotadores de lixo municipal, máquinas florestais e plataformas de perfuração de mineração.
4. Qualidade de fabricação Boxinhuasheng e fornecimento global
Fundada em 2001, a Boxinhuasheng Hydraulic Technology Co., Ltd. opera quatro modernas instalações de fabricação em um campus de 68.000 m². Equipados com mais de 260 máquinas CNC avançadas, nossos engenheiros seniores projetam e testam válvulas monobloco e seccionais de acordo com os mais altos padrões.100% das válvulas fabricadas são testadas quanto à pressão de prova e vazamento interno do carretelantes da embalagem, garantindo uma operação confiável para OEMs globais em mais de 80 países.
